Vakum pompası seçimi iki soruya indirgenir: hangi basınca inmem gerekiyor ve oraya ne kadar sürede/ne kadar gaz debisiyle ulaşmam gerekiyor. Bu iki değer belirlenmeden yapılan seçimler ya hedefe hiç ulaşamaz ya da gereğinden büyük ve pahalı bir sistemle sonuçlanır.
Bu rehberde üç ana teknolojiyi karşılaştırıyoruz: sıvı (su) halkalı, yağlı döner paletli ve loblu (Roots) booster. Örnek değerler sunduğumuz ürünlerin teknik föylerinden alınmıştır.
Ardından kaçak yükünün nasıl ölçüleceğini, vakum hattında boru çapının neden pompadan daha belirleyici olabileceğini ve sahadaki tipik arızaları ele alıyoruz. Çalışan bir sistemde sorun yaşıyorsanız teşhis tablosuna geçebilirsiniz.
Önce birimler: mutlak basınç ve vakum kademeleri
Vakumda basınç mutlak olarak ifade edilir: atmosfer ≈ 1013 mbar, tam boşluk = 0 mbar. “Ne kadar düşük, o kadar derin vakum.”
| Kademe | Basınç aralığı (mutlak) | Tipik teknoloji |
|---|---|---|
| Kaba vakum | 1013 – 1 mbar | Sıvı halkalı, döner paletli, kuru vidalı |
| Orta vakum | 1 – 10⁻³ mbar | İki kademeli paletli, Roots booster kombinasyonu |
| Yüksek vakum | 10⁻³ mbar altı | Difüzyon / turbomoleküler (ön pompa ile) |
Endüstriyel uygulamaların büyük çoğunluğu kaba ve orta vakum bandındadır.
Birim karmaşası ve “% vakum” yanılgısı
Vakum, sektörlere göre farklı birimlerle konuşulan bir alandır ve teklif karşılaştırırken en sık hata burada yapılır. Pratik dönüşümler:
| Birim | Karşılığı | Nerede kullanılır |
|---|---|---|
| 1013 mbar | 1 atm (deniz seviyesi) | Referans nokta |
| 1 mbar | 100 Pa = 0,75 Torr | Endüstriyel vakumun ortak dili |
| 1 Torr | ≈ 1,333 mbar (1 mmHg) | Laboratuvar, ısıl işlem |
| 1 Pa | 0,01 mbar | SI birimi, standartlarda |
| 1 inHg | ≈ 33,86 mbar | ABD kaynaklı ekipman etiketleri |
Asıl tuzak “% vakum” ifadesidir: bu bir mutlak basınç değildir, atmosfere göre bağıl bir orandır ve rakımla değişir. “%90 vakum” deniz seviyesinde ≈101 mbar mutlak basınca karşılık gelirken, aynı yüzde 1.000 m rakımda farklı bir mutlak basınç demektir. Şartname yazarken ve teklif alırken daima mutlak basınç (mbar veya Pa) kullanın.
Katalogdaki performans değerlerinin karşılaştırılabilir olması da bir ölçüm yöntemi birliği gerektirir. ISO 21360 serisi bunu tanımlar: hacimsel debinin ölçülmesi için üç yöntem (sabit gaz akışı, orifis ve boşaltma yöntemi) ile nihai basınç, sıkıştırma oranı ve kritik ön basınç ölçümlerini standartlaştırır; hacimsel (döner paletli, loblu gibi) pompalar için ayrı bir bölüm su buharı toleransı ve güç tüketimi ölçümlerini de kapsar. İki farklı üreticinin eğrisini yan yana koyabiliyorsanız, arkasında bu standart vardır.
Sıvı (su) halkalı vakum pompaları
Gövde içinde eksantrik yerleştirilmiş bir çark döner; içerideki servis sıvısı (genellikle su) merkezkaç etkisiyle gövde çeperine yapışarak bir sıvı halka oluşturur. Çark kanatları ile bu halka arasındaki hacim dönüş boyunca büyüyüp küçülerek emme ve basma yapar.
En güçlü yanı: Emilen gazın içinde buhar, nem, toz ve sıvı damlacığı bulunmasına toleranslıdır. Yağlı pompaların yağını bozan ıslak prosesler burada sorun çıkarmaz. Ayrıca sıkıştırma neredeyse izotermdir; sıcaklık artışı azdır, bu da parlayıcı/patlayıcı gazlarda güvenlik avantajı sağlar.
Kritik sınır: servis suyunun sıcaklığı
Sıvı halkalı pompanın ulaşabileceği en düşük basınç, servis sıvısının o sıcaklıktaki buhar basıncıyla sınırlıdır. Su, kendi buhar basıncının altına inemez — pompa ne kadar çalışırsa çalışsın.
| Servis suyu sıcaklığı | Suyun buhar basıncı ≈ ulaşılabilir en düşük basınç |
|---|---|
| 15 °C | ≈ 17 mbar |
| 20 °C | ≈ 23 mbar |
| 30 °C | ≈ 42 mbar |
| 40 °C | ≈ 74 mbar |
Üreticiler performans eğrilerini genellikle 15 °C servis suyu için verir. Yaz aylarında besleme suyu 30 °C’ye çıktığında hem ulaşılabilen vakum sığlaşır hem de kapasite düşer — çünkü pompa, hacminin bir kısmını kendi su buharını taşımak için harcar.
Sahada “pompa eskisi gibi çekmiyor” şikâyetinin en sık sebebi budur ve çözümü pompayı değiştirmek değil, servis suyunu soğutmaktır (eşanjör, soğutma kulesi veya taze su debisini artırma).
Emiş basıncı, suyun buhar basıncına çok yaklaşırsa halkada kabarcık oluşup çöker: kavitasyon. Sıvı halkalı pompayı uzun süre son sınırına yakın çalıştırmak gürültü, titreşim ve çark erozyonu üretir. Konunun fiziği için kavitasyon rehberimize bakabilirsiniz.
Sunduğumuz sulu vakum pompaları grubunda tek ve iki kademeli üniteler, monoblok modeller, ECO-SYS akıllı sıvı halkalı ünite ile su ve yağ çevrimli sistemler bulunur.
Yağlı döner paletli vakum pompaları
Eksantrik rotorun yuvalarındaki paletler merkezkaç kuvvetiyle gövdeye yaslanır; aradaki hücreler küçülerek gazı sıkıştırır. Yağ hem sızdırmazlık hem yağlama hem soğutma sağlar. Yağ filmi çok ince boşlukları kapattığı için sıvı halkalıdan çok daha derin vakuma inilebilir.

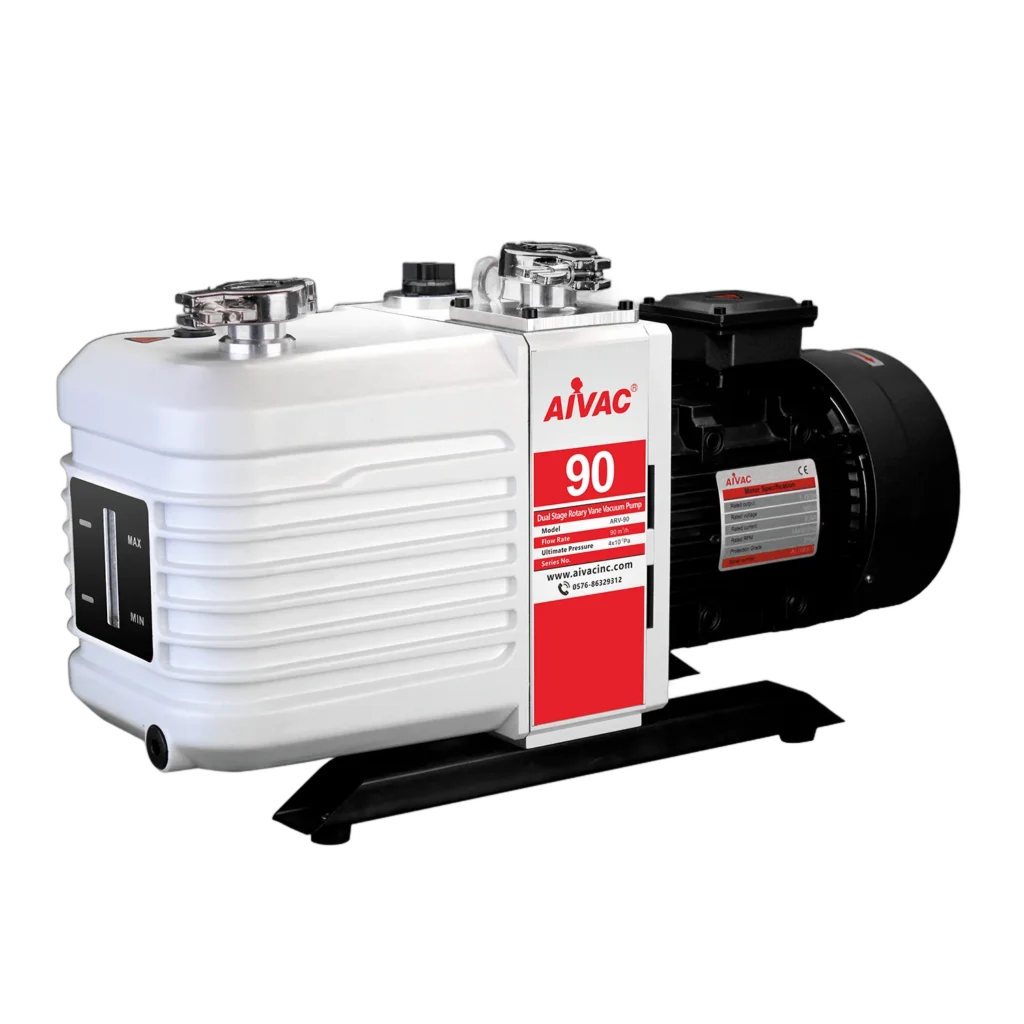

Sunduğumuz yağlı vakum pompaları grubundaki ARV-90 çift kademeli modelin föy değerleri bu farkı somutlaştırır:
- Nominal kapasite: 90 m³/h (50 Hz) · 108 m³/h (60 Hz)
- Nihai vakum (gaz balastı kapalı): 10⁻⁴ mbar mertebesi
- Nihai vakum (gaz balastı açık): 4 × 10⁻³ mbar
- Motor gücü 3 kW · Giriş/çıkış KF 40 · Yağ kapasitesi 4,5 lt · Gürültü < 62 dB
Aynı grupta VP Mini serisi (VP 115 – VP 2200) küçük kapasiteleri, PVP serisi ise daha büyük debileri kapsar.
Gaz balastı ne işe yarar?
Yağlı pompaların en büyük zaafı su buharıdır. Emilen buhar, sıkıştırma sırasında yoğuşup yağa karışır; yağ emülsiyon haline gelir, yağlama ve sızdırmazlık bozulur, pompa hem vakum kaybeder hem aşınır.
Gaz balastı, sıkıştırma aşamasında hücreye kontrollü biçimde bir miktar temiz hava alır. Böylece buharın kısmi basıncı yoğuşma noktasının altında kalır ve buhar yoğuşmadan, yağa karışmadan dışarı atılır.
Bedeli, ARV-90 verilerinde açıkça görülür: gaz balastı açıkken nihai vakum 10⁻⁴ mertebesinden 4 × 10⁻³ mbar‘a sığlaşır. Yani nemli proseste gaz balastını açarsınız ve bir miktar vakum derinliğinden feragat edersiniz. Bu bir arıza değil, tasarlanmış bir ödünleşmedir.
Pratik not: Nemli proses sonrası pompayı 20–30 dakika gaz balastı açık, emişi kapalı çalıştırmak (yağ temizleme çevrimi) yağ ömrünü belirgin biçimde uzatır.
Loblu (Roots) blower ve vakum booster
İki adet birbirine temas etmeyen loblu rotor, senkron dişlilerle zıt yönde döner ve gazı hacimsel olarak iter. Yağ veya sıvı sıkıştırma bölgesine girmez — kuru çalışır.
Kritik nokta: Roots booster tek başına atmosfere basamaz. Sıkıştırma oranı düşüktür; mutlaka bir ön pompaya (backing pump) ihtiyaç duyar. Görevi, ön pompanın hızını “çoğaltmaktır”: belirli bir basıncın altında devreye girerek pompalama hızını kat kat artırır.
Tipik kombinasyonlar:
- Roots + sıvı halkalı: Islak/kirli proseste yüksek debi ve sıvı halkalının tek başına ulaşamayacağı basınçlar. Buharlı prosesler, vakumlu kurutma.
- Roots + yağlı paletli: Temiz proseste derin vakum + yüksek hız. Vakumlu ısıl işlem, metalurji, damıtma.
Sunduğumuz loblu blower ve vakum booster grubunda HLB helis loblu (HLB1210 – HLB2768) ve TLB tri loblu (TLB4048 – TLB4099) serileri ile vakum booster üniteleri yer alır.
Kuru tipler nerede devreye girer?
Üç ana teknolojinin yanında, sıkıştırma bölgesinde hiç yağ ve sıvı bulunmayan kuru vidalı pompalar da yaygınlaşmıştır. Loblu boosterdan farkları, tek başına atmosfere basabilmeleri ve kaba vakum bandında derin basınçlara inebilmeleridir.
Tercih sebebi genellikle teknik değil işletmeseldir: yağ bulaşma riskinin kabul edilmediği (ilaç, gıda, elektronik) ya da atık yağ ve servis suyu yönetiminin istenmediği yerlerde seçilirler. Karşılığında ilk yatırım yüksektir ve tozlu/yapışkan proseslerde rotor boşluklarının temiz tutulması gerekir. Sıvı halkalının ıslak prosesteki toleransını ya da yağlı paletlinin maliyet avantajını sunmazlar; seçim, prosesin kirlilik profiline göre yapılır.
Karşılaştırma tablosu
| Ölçüt | Sıvı halkalı | Yağlı döner paletli | Loblu (Roots) booster |
|---|---|---|---|
| Ulaşılabilir basınç | Servis suyu sıcaklığıyla sınırlı (≈17–74 mbar) | Çok derin (tek kademe ~10⁻² , çift kademe ~10⁻³–10⁻⁴ mbar) | Tek başına çalışmaz; ön pompanın sınırını iyileştirir |
| Su buharı / nem toleransı | Çok yüksek | Düşük (gaz balastı şart) | Yüksek (kuru çalışır) |
| Toz / damlacık toleransı | Yüksek | Düşük (filtre gerekir) | Orta |
| Yağ bulaşma riski | Yok | Var (yağ sisi filtresi) | Sıkıştırma bölgesinde yok |
| Bakım | Servis suyu yönetimi | Düzenli yağ ve filtre değişimi | Dişli kutusu yağı, düşük bakım |
| Tipik kullanım | Kâğıt, gıda, atık su, buharlı proses | Paketleme, CNC tutma, ısıl işlem, laboratuvar | Büyük hacim + derin vakum sistemleri |
Kapasiteyi hesaplamak
Vakum pompası kapasitesi m³/h cinsinden hacimsel bir değerdir ve basınca göre değişir; katalogdaki tek rakam değil, pompalama hızı eğrisi esas alınır.
Kabaca boşaltma süresi için:
t ≈ (V ÷ S) × ln(p₁ ÷ p₂)
t: süre (saat) · V: hacim (m³) · S: ortalama pompalama hızı (m³/h) · p₁: başlangıç, p₂: hedef basınç.
Örnek: 2 m³’lük bir tankı 1013 mbar’dan 100 mbar’a indirmek istiyoruz; ortalama pompalama hızı 90 m³/h.
ln(1013 ÷ 100) = ln(10,13) ≈ 2,32
t ≈ (2 ÷ 90) × 2,32 ≈ 0,0515 saat ≈ 3,1 dakika.
Bu hesap yalnız boşaltma içindir. Gerçek sistemlerde kaçak yükü ve prosesten gelen gaz/buhar yükü eklenir; sürekli rejimde pompa asıl bu yükü karşılar. Sızdırmazlığı zayıf bir hatta, pompayı büyütmek çözüm değildir — önce kaçak giderilir.
Kaçağı tahmin etmeyin: basınç yükselme testi
Bir vakum sisteminin kaçağı basit bir ölçümle sayıya dökülebilir. Sistem hedef basınca indirildikten sonra pompa vanası kapatılır ve basıncın zamanla ne kadar yükseldiği kaydedilir:
Kaçak debisi ≈ (Δp × V) ÷ Δt
Δp: basınç artışı · V: sistem hacmi · Δt: geçen süre. Sonuç mbar·lt/s gibi bir birimde çıkar ve doğrudan pompa seçimine girer.
Testin okunmasında iki nokta önemlidir. Basınç doğrusal biçimde ve durmadan yükseliyorsa gerçek bir kaçak vardır. Yükseliş başta hızlı olup sonra bir değerde duruyorsa sebep kaçak değil, iç yüzeylerden salınan nem ve gazdır (outgassing) — bu durumda contaları aramak yerine sistemi kurutmak gerekir. İkisini ayırmadan yapılan her müdahale zaman kaybıdır.
Boru çapı: pompayı boğan sessiz kısıt
Vakumda boru, sıvı hatlarındakinden çok daha belirleyicidir. Basınç düştükçe gazın boru içinden geçme yeteneği (iletkenlik) hızla azalır; uzun ve dar bir hat, pompanın kapasitesini kâğıt üzerinde değil gerçekte yarıya indirebilir.
Sistemin gördüğü etkin pompalama hızı, pompanın hızı (S) ile hattın iletkenliği (C) birlikte hesaplanır:
Setkin = (S × C) ÷ (S + C)
Bu bağıntının pratik sonucu nettir: hattın iletkenliği pompanın hızından küçükse, pompayı büyütmek neredeyse hiçbir şey kazandırmaz. 100 m³/h’lik bir pompayı 50 m³/h iletkenliğe sahip bir hatta bağlarsanız sistem 33 m³/h görür; pompayı 200 m³/h yapmak bu değeri ancak 40 m³/h’ye çıkarır. Kazanç boruyu kısaltmak ve çapı büyütmektedir.
- Pompayı hazneye mümkün olduğunca yakın konumlandırın.
- Emiş hattı çapını pompa ağzından küçültmeyin; dirsek ve esnek körük sayısını azaltın.
- Filtre ve tuzakların iletkenlik kaybını da hesaba katın — kirlendiklerinde bu kayıp büyür.
Uygulamaya göre hızlı eşleştirme
| Uygulama | Uygun teknoloji |
|---|---|
| Gıda paketleme (vakum ambalaj) | Yağlı döner paletli |
| CNC / işleme tezgâhında vakumla tutma | Yağlı paletli veya kuru tip |
| Buhar ve nem içeren proses, vakumlu kurutma | Sıvı halkalı (gerekirse + Roots) |
| Atık su, çamur susuzlaştırma | Sıvı halkalı |
| Vakumlu ısıl işlem, metalurji | Çift kademeli paletli + Roots booster |
| Damıtma / çözücü geri kazanımı | Sıvı halkalı (uygun servis sıvısıyla) veya Roots kombinasyonu |
| Laboratuvar, düşük hacim | VP Mini sınıfı küçük paletli |
Belirtiden sebebe: vakum sistemi teşhisi
| Belirti | Olası sebep | İlk kontrol |
|---|---|---|
| Hedef vakuma hiç inilemiyor | Kaçak, yanlış teknoloji ya da hat iletkenliği yetersiz | Basınç yükselme testi; boru çapı ve uzunluğu |
| Sıvı halkalıda vakum yazın sığlaşıyor | Servis suyu ısındı — buhar basıncı sınırı | Su giriş sıcaklığı ve debisi; eşanjör/soğutma |
| Yağlı pompada yağ süt rengi | Su buharı yağa karışmış | Gaz balastını açın; yağ temizleme çevrimi; yağ değişimi |
| Yağlı pompada nihai vakum bozuldu | Yağ kirlenmiş ya da egzoz filtresi tıkalı | Yağ durumu, yağ sisi filtresi karşı basıncı |
| Pompa ısınıyor, egzozdan duman | Egzoz karşı basıncı yüksek (tıkalı filtre / uzun hat) | Filtre ve egzoz hattı |
| Roots ünitesi aşırı ısınıyor | Çok yüksek basınç farkında devreye alınmış | Devreye girme basıncı ve ön pompa kapasitesi |
| Sıvı halkalıda gürültü, titreşim, çarkta erozyon | Kavitasyon — emiş basıncı buhar basıncına çok yakın | Kavitasyon rehberi; kavitasyon koruma hattı |
| Kapasite zamanla düştü | Kireç/tortu (sıvı halkalı) veya filtre tıkanması | Servis suyu kalitesi, emiş filtresi |
| Boşaltma süresi hesaplanandan çok uzun | Kaçak yükü veya prosesten buhar salınımı | Basınç yükselme testi; yükseliş doğrusal mı? |
Bakımda dikkat edilecekler
- Yağlı pompalarda: Yağ rengi ve seviyesi düzenli kontrol edilmeli; süt rengi görünüm suya işaret eder. Yağ sisi (egzoz) filtresi tıkanırsa karşı basınç artar, pompa ısınır.
- Sıvı halkalılarda: Servis suyu debisi ve sıcaklığı performansın doğrudan belirleyicisidir; kireç ve tortu birikimi kapasiteyi düşürür.
- Roots ünitelerinde: Devreye girme basıncına uyulmalı; çok yüksek basınç farkında çalıştırmak aşırı ısınma ve rotor teması üretir.
- Her sistemde: Emiş hattına uygun filtre koyun; toz ve damlacık, pompanın en pahalı düşmanıdır.
Sık sorulan sorular
Sıvı halkalı pompa neden belirli bir basıncın altına inemiyor?
Çünkü sınırı pompanın kendisi değil, servis sıvısının o sıcaklıktaki buhar basıncıdır. 15 °C su ile ≈17 mbar civarına inilirken, su 40 °C’ye ısındığında sınır ≈74 mbar’a çıkar. Çözüm pompa değişimi değil, servis suyunu soğutmaktır.
Gaz balastını sürekli açık bıraksam olur mu?
Nemli proseste evet, hatta gerekir; bedeli nihai vakumun bir miktar sığlaşmasıdır. Kuru ve derin vakum gereken işlerde ise kapatılır. Bu bir arıza değil, tasarlanmış bir ödünleşmedir.
Pompayı büyütürsem daha hızlı vakum alır mıyım?
Her zaman değil. Hattın iletkenliği pompanın hızından küçükse etkin hız hatta takılır ve pompayı büyütmek neredeyse hiçbir şey kazandırmaz. Önce boruyu kısaltıp çapı büyütmek, kaçakları kapatmak gerekir.
Roots booster tek başına kullanılabilir mi?
Hayır. Sıkıştırma oranı düşük olduğu için atmosfere basamaz; mutlaka bir ön pompaya bağlanır. Görevi, belirli bir basıncın altında devreye girerek pompalama hızını çoğaltmaktır.
Vakum pompası egzozu nereye verilmeli?
Yağlı pompalarda egzoz yağ sisi taşır; ortama verilmesi doğru değildir. Yağ sisi filtresi kullanılmalı, egzoz hattı kısa ve geniş çekilmelidir — uzun ve dar bir egzoz karşı basınç yaratır, pompayı ısıtır. Prosesten çözücü ya da zararlı gaz çekiliyorsa egzoz güvenli bir toplama/bertaraf hattına yönlendirilir.
Hedef basıncınızı, boşaltılacak hacmi ve prosesteki nem/toz durumunu paylaşırsanız uygun teknolojiyi ve kapasiteyi birlikte belirleyebiliriz. Yağlı, sulu ve loblu vakum gruplarımızı inceleyin ya da bize ulaşın.
